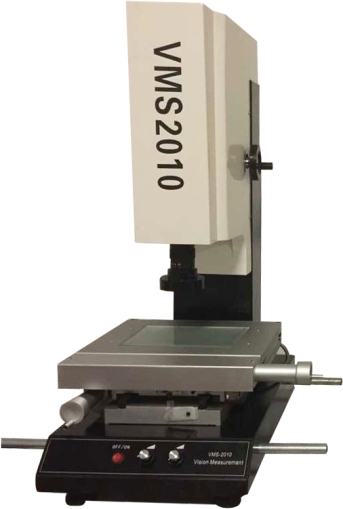

VMS2010影像测量仪

效果图 (1/)

产品中心:VMS2010影像测量仪
产品型号: VMS2010
产品类型: 影像仪
产品价格: 15000-22000

项目设计:

案例详细介绍Case Details

VMS2010影像测量仪

字号:

产品详细说明:


                VMS2010影像测量仪


一、影像测量仪的应用领域
    机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表等。

二、影像测量仪标准功能:
  1.可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库
  2.并将保存于电脑中的照片打开并于实时的影像同一画面中进行对比
  3.图形可输入到AutoCAD成为工程图
  4.AutoCAD标准工程图可输入实时影像中,令AutoCAD工程图与实际工件外形重叠进行对比,从而找出工件和工程图的区别
   5.可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比
  6.可以在鸟瞰的全图中进行标注尺寸
  7.自定义圆:可按客户需要自定标准的圆,再以标准的圆和影像中的工件做重叠对比,从而找到工件与标准圆形之间的误差
  8.自定义线段:可自行定义线段的起点坐标、长度、旋转的角度,再与影像中的工件作重叠对比,从而找到工件与标准图形之间的误差
  9.自设客户坐标:在实时影像中的实际工件上自行设定坐标原点(0,0),在画面上任意点标示该点的X、Y坐标位置
  10.坐标标注:以自设的坐标原点(0,0)为基准,标注画面上任意一点的坐标位置
  11.专利取R角功能:为目前市面上准确的平面取R角方式
  12.测量:可测量平面上的任何几何尺寸(角度、直径、半径、点到线的距离、两圆的偏心、两点间距等)
  13.绘图:可将实时影像中的实际工件外形进行描绘,形成完整的工程图,绘图方式和AutoCAD相似
  14.标注:可以在实时影像中的工件上标注尺寸。(长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等。

三、影像测量仪详细参数
  1.主机体尺寸
     650*650*850mm
  2.金属台尺寸
   350*250mm
  3.玻璃台尺寸
    240*140mm
  4.实际工作行程
    200*100*180mm
  5.主机体重量
    180KG
  6.机台底坐:00级花岗石
  7.线性精度:(3+L/200)µm  L为被测物体的长度 单位为mm
  8.表面照明:LED环形超亮冷光源(亮度可调)
  9.轮廓照明:LED超亮圆形灯(亮度可调)
 10.计算测量功能:REICA 2.5D精密测量系统软件
 11.解析力:0.001mm
 12.重复精度:0.002mm
 13.CCD:SONY芯片1/3彩色CCD
 14.目镜:0.5X(可选配1X,2X)
 15.物镜:0.7X~4.5X      放大倍数20X~120X
 16.电源供应器:AC90~264V   50/60Hz
 17.载重:30KG
 18.操作方式:手摇(微调及快速移动)
