产品详细说明：

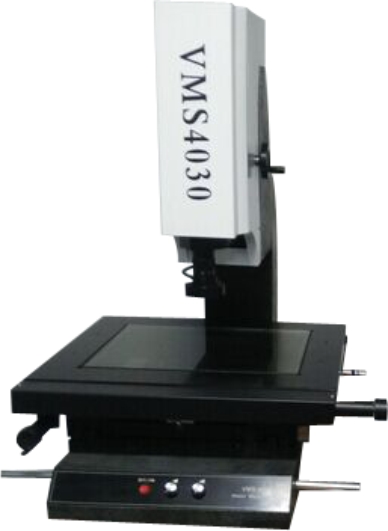

VMS4030二次元影像测量仪
一，影像测量仪的应用领域
机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。
二，影像测量仪标准功能：
1、可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库
2、并将保存于电脑中的照片打开并于实时的影像同一画面中进行对比
3、图形可输入到AutoCAD成为工程图
4、AutoCAD标准工程图可输入实时影像中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别
5、可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比
6、可以在鸟瞰的全图中进行标注尺寸
7、自定义圆：可按客户需要自定标准的圆，再以标准的圆和影像中的工件做重叠对比，从而找到工件与标准圆形之间的误差
8、自定义线段：可自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差
9、自设客户坐标：在实时影像中的实际工件上自行设定坐标原点（0，0），在画面上任意点标示该点的Ｘ、Ｙ坐标位置
10、坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置
11、专利取Ｒ角功能：为目前市面上准确的平面取Ｒ角方式
12、测量：可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、两圆的偏心、两点间距等）
13、绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似
14、标注：可以在实时影像中的工件上标注尺寸。（长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等。
19,操作方式：手摇（微调及快速移动）
三，影像测量仪详细参数
1，型号
2010手动 3020手动 4030手动
2010手动 3020手动 4030手动
2，主机体尺寸
600*500*850mm 850*600*900mm 970*670*940mm
3，金属台尺寸
345*250mm 450*350mm 600*500mm
4，玻璃台尺寸
220*150mm 340*240mm 440*350mm
5，实际工作行程
200*100*130mm 300*200*150mm 400*300*180mm
6，主机体重量
110KG 180KG 250KG
7，机台底坐：00级花岗石
8，线性精度：（3+L/200）µm L为被测物体的长度 单位为mm
9，表面照明：LED环形超亮冷光源（亮度可调）
10，轮廓照明：LED超亮圆形灯（亮度可调）
11，计算测量功能：REICA 2.5D精密测量系统软件
12，解析力：0.001mm
13，重复精度：0.002mm
14，CCD：SONY芯片1/3彩色CCD
15,目镜：0．5X（可选配1X,2X）
16,物镜：0．7X～4.5X 放大倍数20X～120X
17,电源供应器：AC90～264V 50/60Hz
18,载重：30KG
19,操作方式：手摇（微调及快速移动）
